KIT GME005 montážní sada pro vývod vzduchu nad horní skříňku





Tato sada obsahuje soubor komponentů, určených pro použití s odsavači ELICA.

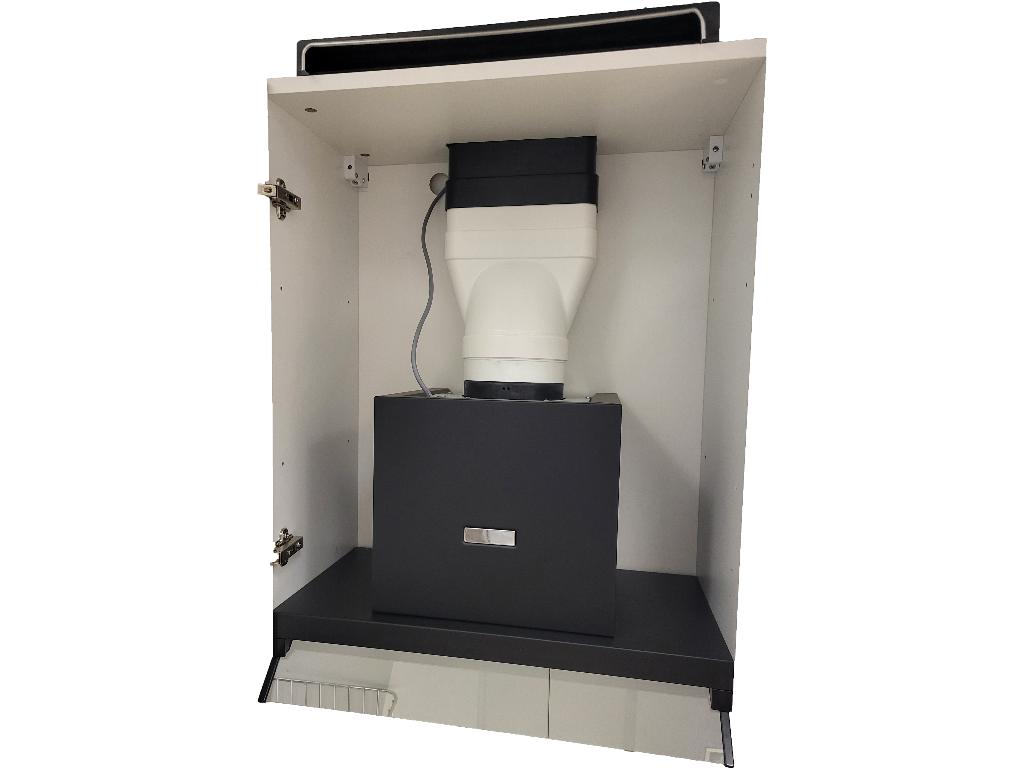

Pomocí této sady lze u horních skříněk s hloubkou 320-340 mm (dle potřeby zkrátit na místě při montáži spojku plochého potrubí mezi difuzérem a plochým kolenem, pokud je horní skříňka hloubky 550-600mm je možné dokoupit propojovací potrubí s označením RAC0153758A MOC 850,-Kč s DPH), zajistit odvod vzduchu zpět do místnosti a to i u vysokých horních skříněk u místěných téměř ke stropu místnosti. Požadovaný minimální prostor mezi skříňkou a stropem je 75 mm.



Minimální výška horní skříně musí činit 720 mm a více (při přípravě projektu je nutno brát v potaz součet výšky potrubních elementů ve skříni a konstrukční výšku odsavače). Celková výška sady potrubních elementů, instalovaných uvnitř skříňky je 360 mm.



Tutu sadu lze je použít pouze v případě, kdy je možno instalovat štěrbinový difuzér do krycí lišty v rovném a plochém designu (bez zakřivení hran a rádiusů).



Minimální výška lišty instalované po zhotovení příslušného výřezu na těleso štěrbinového difuzéru, musí činit 75 mm. Vhodné je pro tento účel např. využití typizovaného nízkého čílka zásuvky s náležitým přizpůsobením výšky horní skříně.



Difuzér s plochým kolenem včetně spojky plochého potrubí a lišty musí být instalovány na skříňku před jejím zavěšením na zeď. Montáž zmiňovaných elementů na již zavěšenou skříň není možná.



Horní krycí lištu je vhodné vzadu po stranách zafixovat k horní ploše skříňky nejlépe pomoci malých DTDL přířezů z lamina min. tloušťky 18 mm a jejich následným uchycením pomoci vrutů zevnitř skříňky.





Vhodné pro odsavače par: HIDDEN, LANE, BOX IN, FOLD, ELITE 26, ELITE 35, CT35 PRO, LEVER
